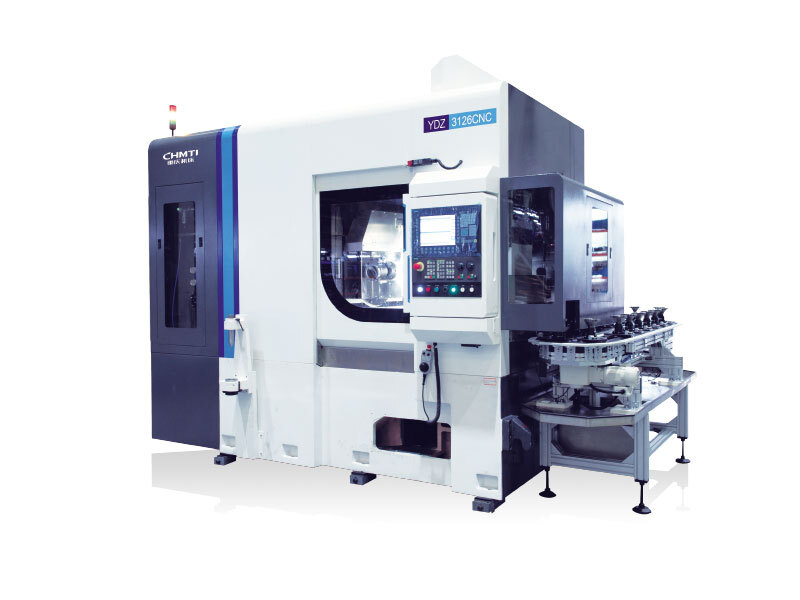

滾齒機
YDZ3126CNC-CDR
適用范圍
機床主要適用于乘用車、商用車、工程機械、減速機等行業的大批量滾齒加工，加工精度可達GB/T10095.1-2008標準6級（實際加工精度以與用戶雙方簽訂的技術協議為準）。
機床主要性能、特點：
● 機床為六軸/七軸四聯動高速干切滾齒機，綠色、環保、高效；
● 采用立柱水平移動完成徑向進給運動的立式布局，實現高效滾齒加工；
● 配置全密封護罩、快速排屑內防護、干式冷卻系統，機床熱穩定性好，加工尺寸穩定；
● 刀具及工件主軸采用直驅傳動，傳動鏈短、傳動精度高；采用高剛性滾動軸承支承，實現中等模數齒輪的高速高剛性大負荷干式切削；
● 可選配單機上下料機構、自動傳輸料倉，滿足自動化、柔性化生產需求；
● 可配置倒棱、去毛刺機構，實現多工序的功能復合；
● 可配置Siemens 或FANUC 系統；
主要技術參數：
| 主要技術規格 | 參數規格 | |||
| YDZ3126CNC-CDR | ||||
| 最大工件直徑 | mm | 260 | ||
| 最大工件模數 | mm | 6 | ||
| 刀架最大回轉角 | 度 | ±45° | ||
| 滾刀主軸最高轉速 | r/min | 2500 | ||
| 工作臺最高轉速 | r/min | 250 | ||
| 最大裝刀尺寸（直徑×長度） | mm | Φ130×230 | ||
| 滾刀最大軸向移動量 | mm | 200 | ||
| 滾刀中心與工作臺回轉中心距離 | mm | 30~220 | ||
| 滾刀中心至工作臺面距離 | mm | 135~485 | ||
