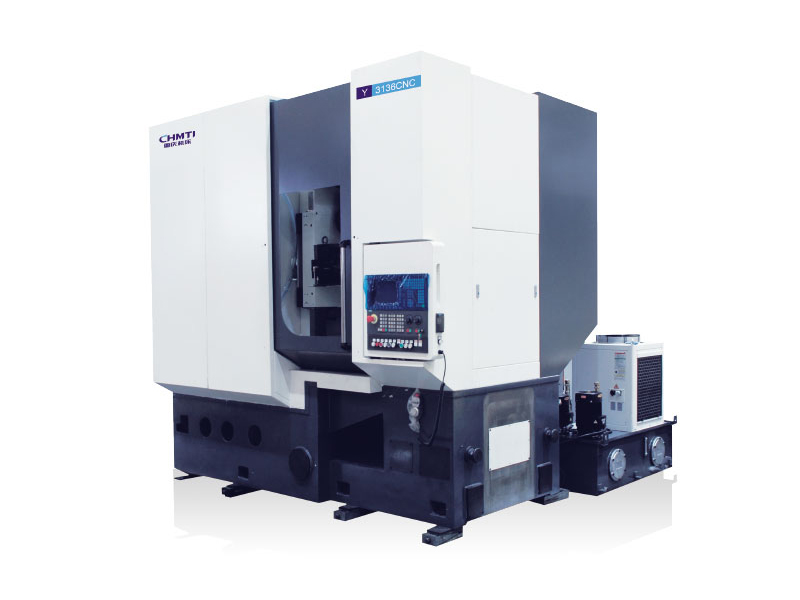

滾齒機

Y3136CNCYD3136CNC

適用范圍

適用于商用車、船舶、風電、工程機械行業等的大模數、少齒數的齒輪高效加工。機床加工精度可達GB/T10095.1-2008標準6級（實際加工精度以與用戶雙方簽訂的技術協議為準）。

機床主要性能和特點：

● 機床為六軸四聯動數控滾齒機，具有高剛性、高效率、高精度特點。

● 機床采用在大立柱下方的Y軸布局，同時Y軸導軌斜面布置，既增加了刀架的剛性，又可利用機床自身重力抵消部分切削反作用力，使機床剛性和穩定性進一步得到提升。

● YD3136CNC工件主軸采用內裝力矩電機，確保傳動系統的剛性及精度。

● 機床具有全封閉的外部防護罩和內部防護罩，具有完善、可靠的切屑及油霧快速收集、排除系統。

● 機床配置Siemens/Fanuc系統。

機床主要技術、規格參數：

主要技術規格		參數規格
主要技術規格		Y3136CNC	YD3136CNC
最大工件直徑	mm	360	360
最大工件模數	mm	16	16
刀架最大回轉角	度	±45°	±45°
滾刀主軸最高轉速	r/min	400	400
工作臺最高轉速	r/min	60	60
最大裝刀尺寸（直徑×長度）	mm	Φ220×230	Φ220×230
滾刀最大軸向移動量	mm	200	200
滾刀中心與工作臺回轉中心距離	mm	70-320	70-320
滾刀中心至工作臺面距離	mm	150-590	150-590
