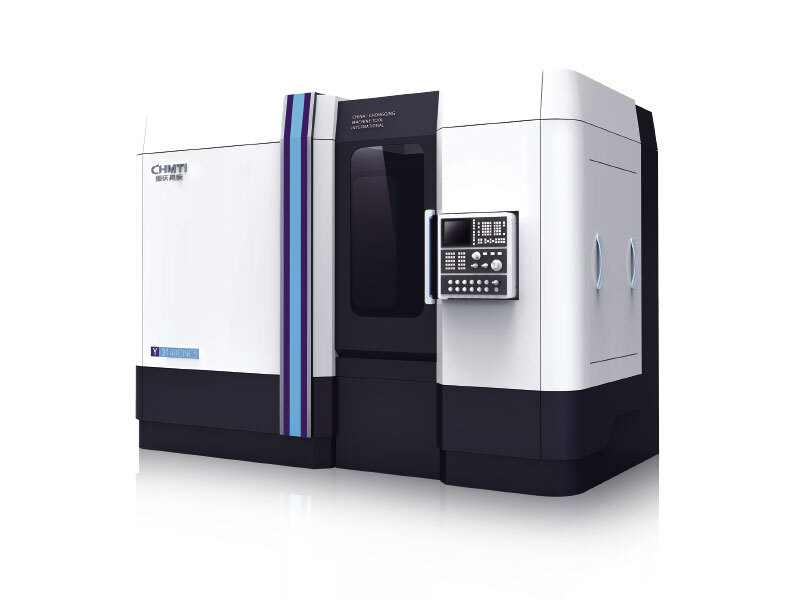

滾齒機

YS3180CNC6

適用范圍

機床主要適用于乘用車、商用車、工程機械、船舶機械、農業機械、減速機等行業齒輪的大批量高效滾齒加工。機床加工精度可達GB/T10095.1-2008標準6級（實際加工精度以與用戶雙方簽訂的技術協議為準）。

機床主要性能、特點：

● 機床為六軸四聯動數控高效滾齒機，濕式加工。

● 機床采用立式布局結構，直線運動軸導軌采用大平面鑄鐵導軌支承并經精密鏟刮，接觸強度及運動精度好；機床結構緊湊、動靜剛性好，適合采用多頭滾刀大走刀量切削，大幅提升切削效率，特別適合中大模數齒輪的高效加工。

● 機床具有全封閉防護罩、油霧收集裝置、自動排屑裝置、工件自動夾緊裝置等；可選配自動上下料單元和工件料倉，能方便地和其它機床組成齒輪自動加工生產線。

● 機床具有良好的人機對話界面（HMI），參數化編程功能，系統自診斷功能。

● 機床可配置FANUC或SIEMENS系統。

機床主要技術、規格參數：

主要技術規格		參數規格
		YS3180CNC6
最大工件直徑	mm	800
最大工件模數	mm	16
刀架最大回轉角	度	±45°
滾刀主軸最高轉速	r/min	500
工作臺最高轉速	r/min	35
最大裝刀尺寸（直徑×長度）	mm	Φ220×240
滾刀最大軸向移動量	mm	200
滾刀中心與工作臺回轉中心距離	mm	60-470
滾刀中心至工作臺面距離	mm	200-750
