滾齒機

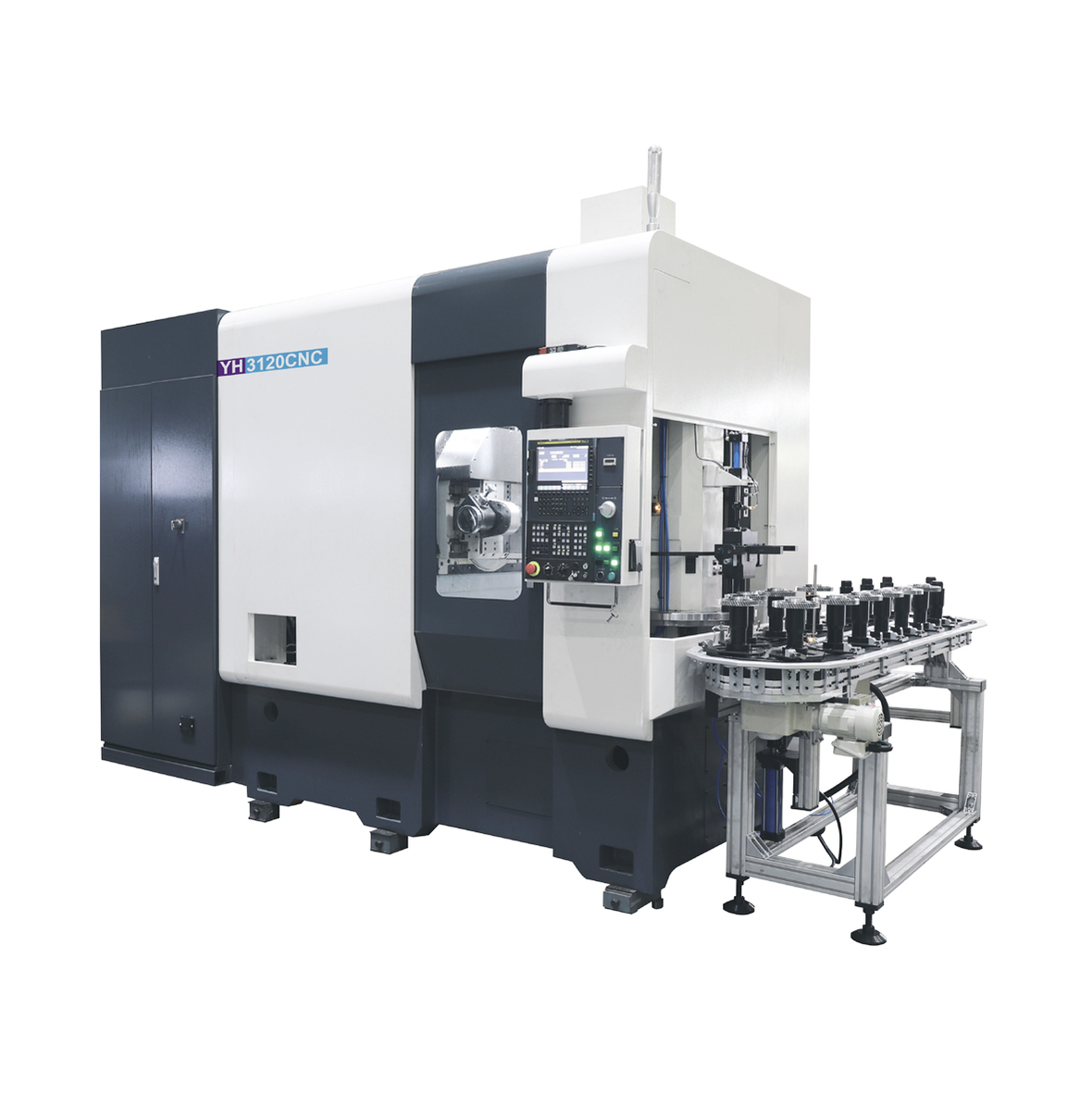

YH3115CNC/YH3120CNC

適用范圍

機床主要適用于摩托車、乘用車、儀器儀表、電動工具、通用機械、減速器等行業的齒輪加工，具有較高的性?xún)r(jià)比。機床加工精度可達GB/T10095.1-2008標準6級（實際加工精度以與用戶雙方簽訂的技術協議為準）。

機床主要性能、特點：

● 機床為六軸四聯動干切滾齒機，綠色、環保、高效。

● 采用立柱水平移動完成徑向進給運動的立式布局，實現高效滾齒加工。

● 結構緊湊，占地面積小，配置全密封護罩、切屑內防護、干式冷卻系統，實現齒輪高速干切加工。

● YH3115CNC/YH3120CNC機床刀具及工件主軸采用直驅傳動，YA3118CNC機床刀具及工件主軸采用齒輪副傳動；機床刀具及工件兩主軸均采用滾動軸承支承，滿足高速干切的需要。

● 可選配單機自動化和多種連線接口，滿足用戶自動化、柔性化生產需求。

● YH3115CNC配置國產數控系統，YA3118CNC/YH3120CNC機床可配Siemens系統、FANUC系統。

機床主要技術、規格參數：

主要技術規格		參數規格
主要技術規格		YH3115CNC	YH3120CNC
最大工件直徑	mm	150	200
最大工件模數	mm	4	6
刀架最大回轉角度	度	±45°	±45°
滾刀主軸最高轉速	r/min	2500	2300
工作臺最高轉速	r/min	300	250
最大裝刀尺寸(直徑×長度)	mm	Φ110×180	Φ130×230
滾刀最大軸向移動量	mm	150	180
滾刀中心至工作臺回轉中心距離	mm	15-195	30-230
滾刀中心至工作臺面距離	mm	200-470	185-485
