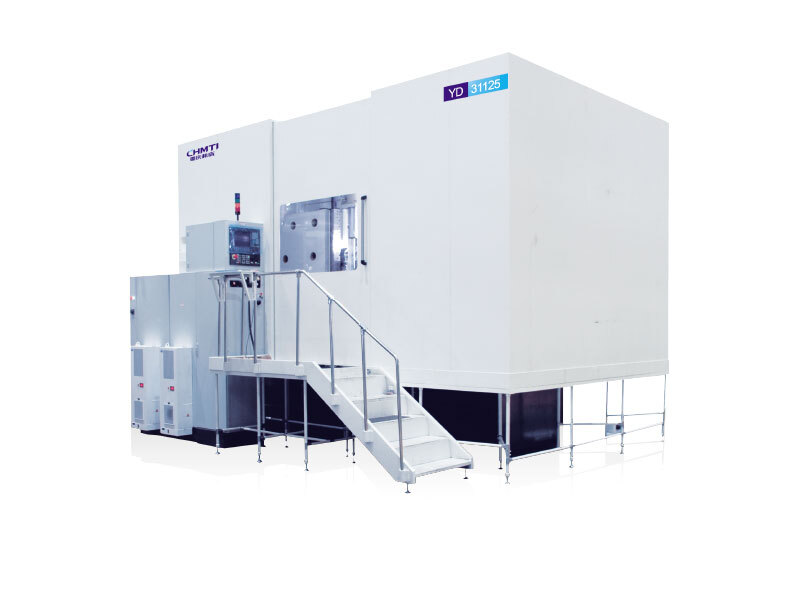

滾齒機

YD3180/YD31125CNC

適用范圍

機床適用于重型汽車、風電、工程機械、船舶、起重、礦山機械、發電設備等行業齒輪加工。機床加工精度可達GB/T10095.1-2008標準6級（實際加工精度以與用戶雙方簽訂的技術協議為準）。

機床主要性能、特點：

● 機床為六軸四聯動大型數控滾齒機。

● 機床采用工作臺固定，立柱移動完成徑向進給的立式布局，機床具有全封閉護罩、油霧收集裝置、自動排屑裝置，可選配工件自動夾緊裝置。

● 滾刀主軸采用高精密齒輪傳動，工作臺采用雙蝸桿蝸輪傳動；徑向進給和軸向進給軸為矩形鑲鋼導軌、滾動導軌塊支承；整機精度高、剛性好。

● 機床適用于高速涂層滾刀、硬質合金刀片滾刀的高效加工；針對大模數齒輪，機床可采用盤銑刀、滾刀一次裝夾，實現粗銑-精滾工藝加工。

機床主要技術、規格參數：

主要技術規格		參數規格
主要技術規格		YD3180	YD31125CNC
最大工件直徑	mm	800	1250
最大工件模數	mm	27	27
刀架最大回轉角度	度	±45°	±45°
滾刀主軸最高轉速	r/min	260	260
工作臺最高轉速	r/min	24	16
最大裝刀尺寸(直徑×長度)	mm	Φ350×450	Φ350×500
滾刀最大軸向移動量	mm	380	400
滾刀中心至工作臺回轉中心距離	mm	100-600	100-850
滾刀中心至工作臺面距離	mm	400-1400	400-1400
工作臺承重	T	10	10
主電機功率	KW	43	43
