滾齒機

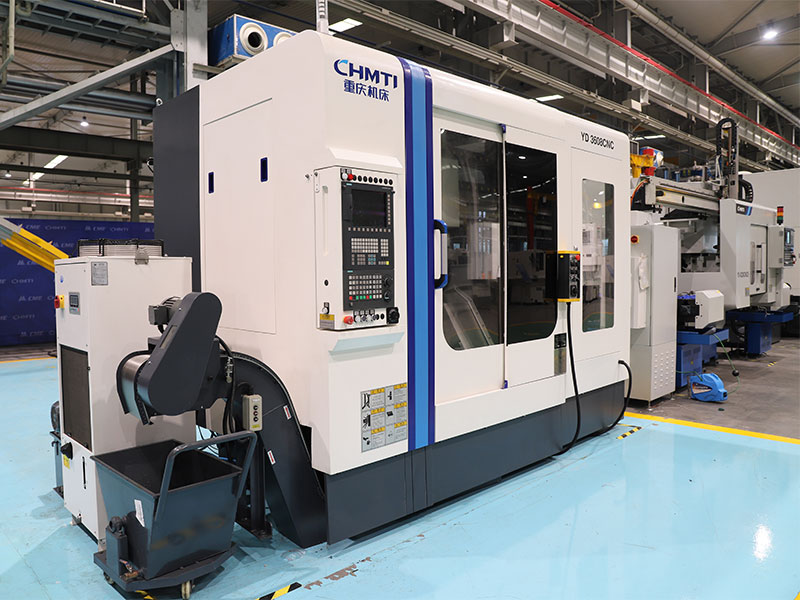

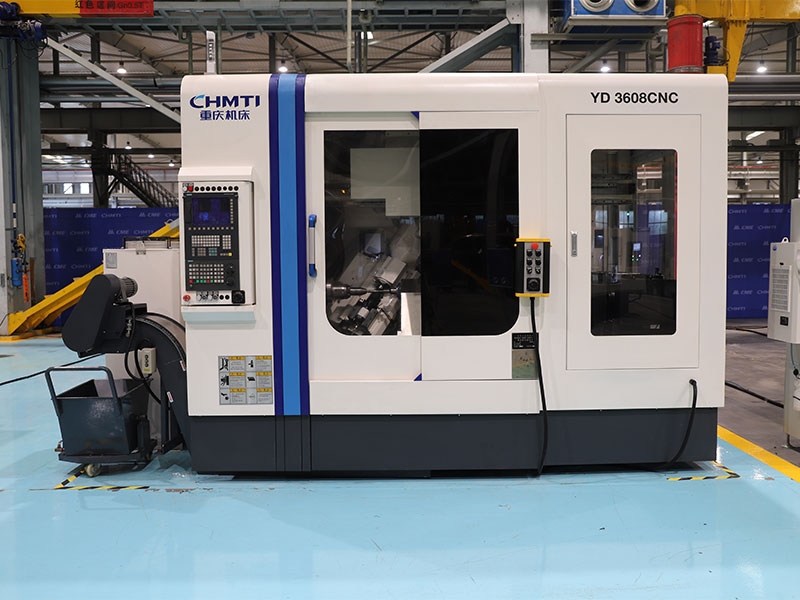

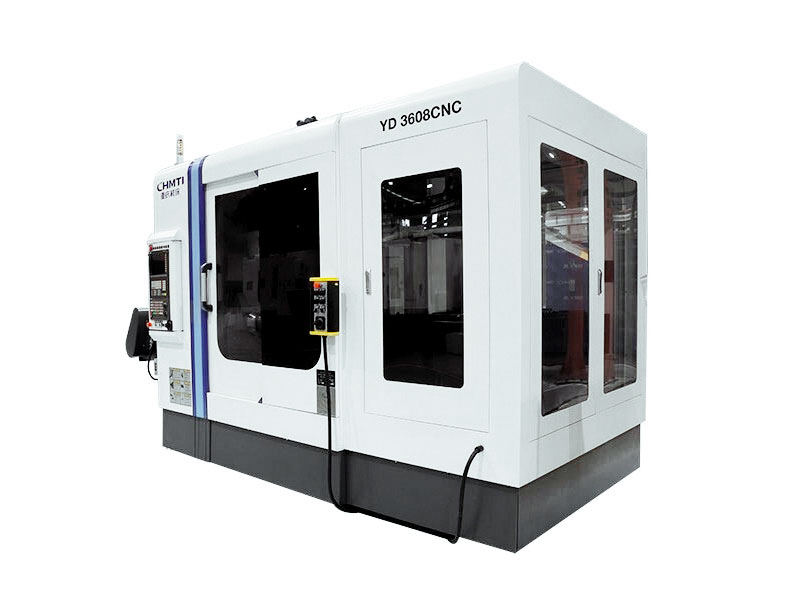

YD3608CNC

適用范圍

該機床適用于摩托車、儀器、儀表、玩具、漁具等行業的小模數大螺旋角齒輪的加工；加工精度可達GB/T10095.1—2001齒輪精度標準的5-6級。

機床主要性能、特點：

● YD3608CNC主機部分為七軸數控、四軸聯動數控臥式干切滾齒機。

● 機床主運動B軸采用直接驅動的主軸電機，C軸采用直接驅動的內置轉矩電機，其余各運動軸均采用交流伺服電機驅動，用"電子齒輪箱"實現分度運動、差動補償完成用展成法加工各種齒類零件。

● 能實現硬齒面刮削加工及小模數（m<1.5）齒輪熱后（HRC<52）直接滾削加工。

● 機床配置Siemens 828D數控系統, 機床具有全封閉的外部防護罩和內部防護罩，全封閉的內部防護罩確保滾齒區域完全獨立, 機床各直線運動部件采用進口高精度、高剛性直線導軌；滾珠絲桿副采用高精度精密絲桿，并采用高精度、高剛性組合軸承支撐，整機剛性好，非常適合高速高效切削。

主要技術規格、參數

項目	單位	規格參數
最大工件直徑	mm	80
最大模數	mm	3
刀具軸線離工作臺面距離	mm	130~430
刀具軸線離工作臺軸線距離	mm	10~110
刀架最大回轉角度	°	±60
刀具最大軸向竄刀距離	mm	100
最大裝刀尺寸（直徑×長度）	mm	80×120
尾座頂尖至工作臺面距離	mm	210~510
主軸轉速范圍（無級）	rpm	50～2200
工作臺最大轉速	rpm	300
徑向最大移動速度	mm/min	6000
軸向最大移動速度	mm/min	9000
機床總重量	kg	5000kg
