適用范圍

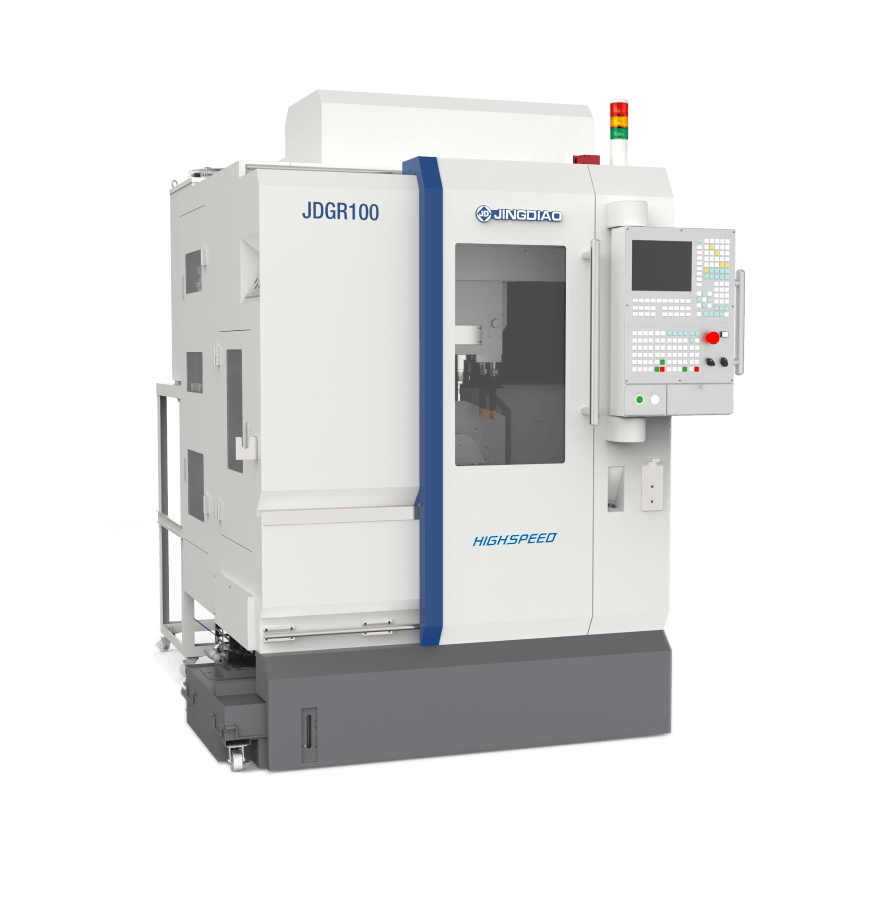

適用于電子、醫療、光學等行業精密模具零件加工及金屬、非金屬材料小孔鉆孔加工的精密型精雕五軸高速加工中心
主機重量2.7噸,可實現上樓加工,占地面積3.7㎡,空間利用率高。
技術參數
X/Y/Z 行程: | 400/200/200mm |
B/C軸回轉角度: | ±120°/360° |
工作臺尺寸: | Ф160mm |
MAX工作負重: | 15kg |
主軸類型 | 高速精密電主軸 JD105E-32-HE32/F |
精密加工專用電主軸 JD135E-32-HE32/F |
高速精密電主軸 JD135S-24-BT30/FA |
主軸參數 | 32,000rpm/HSK-E32 | 32,000rpm/HSK-E32 | 24,000rpm/BT30 |
刀庫信息 | 傘式刀庫1 (16把刀) | 傘式刀庫2 (16把刀) | 傘式刀庫3 (14把刀) |
設備亮點
高空間利用率
主機重量?jī)H2.8噸,可上樓加工;
采用側置式刀庫,電控柜后移等結構設計,機床占地面積僅為3.8㎡,空間利用率高。
出色的加工性能
具有"0.1μm進給,1μm切削 ,nm級表面效果"的加工能力;
可配備精雕高速精密電主軸以及精雕精密加工專用電主軸,轉速達可達36,000rpm,滿足精密加工需求;

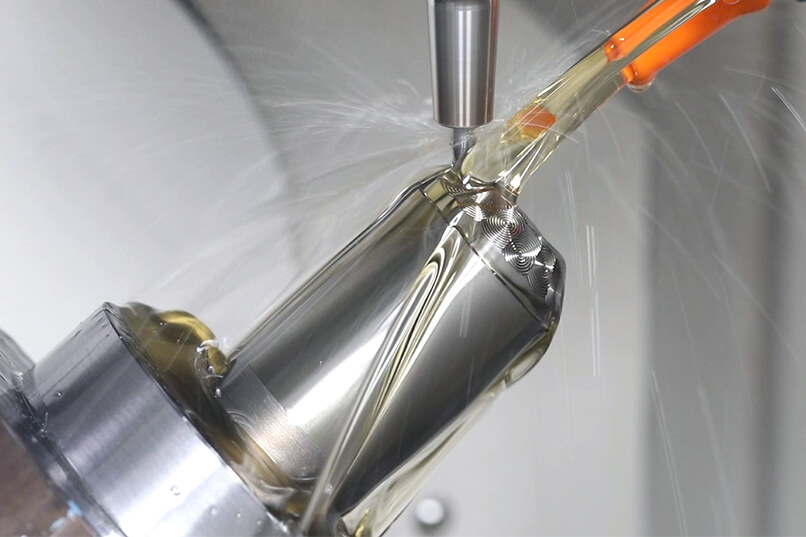

可配中空通水主軸,使用內冷刀具進行深孔、深型腔加工。
穩定的加工品質
可配置精雕在機檢測系統,量化精密加工中機床、刀具和工件狀態;
可配精雕微霧潤滑系統,不僅能對小刀具進行充分的冷卻和潤滑。

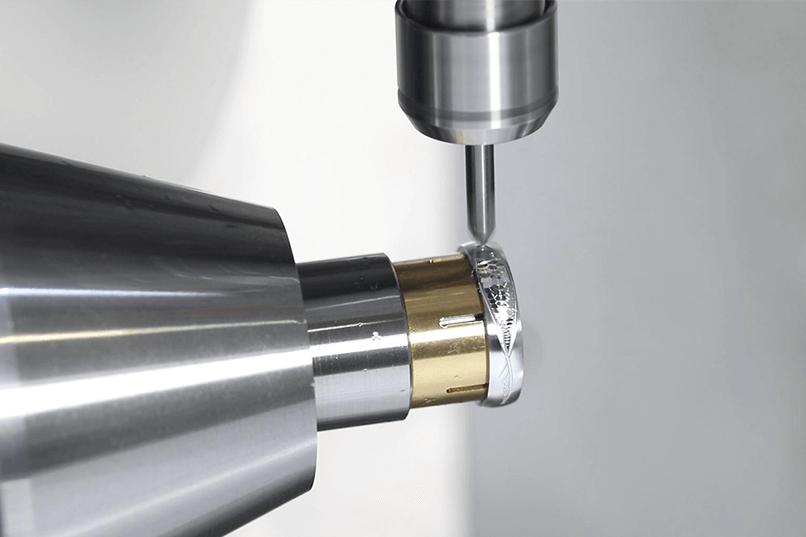

貴金屬零件加工
機床三軸均采用防護等級較高的結構設計,有效防止廢屑進入機床內部;
機內加工區域使用不銹鋼防護鈑金,轉臺底部采用大斜面設計,方便廢屑清理;
采用抽屜式收集盒,方便貴重金屬碎屑的回收;
可配機內沖水裝置,方便貴重金屬碎屑的沖刷清理;
可在床身出液口位置安裝回收過濾袋,提高貴重金屬碎屑回收率。
