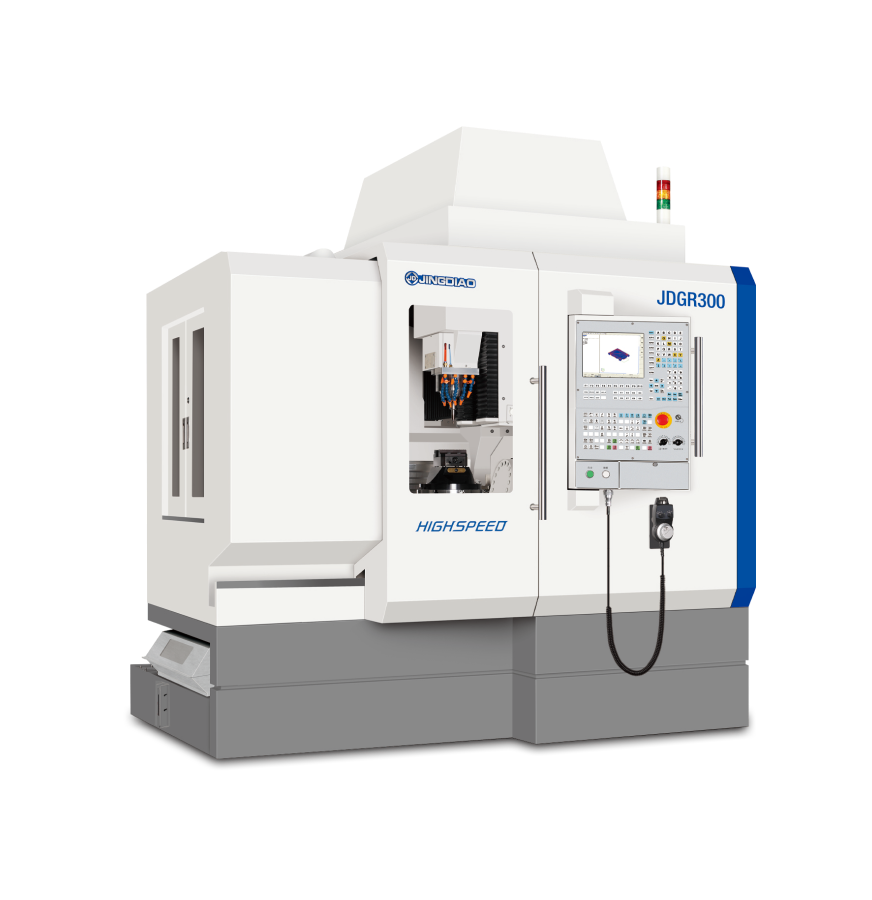

精雕五軸高速加工中心
JDGR300
適用范圍
適用于復雜形態金屬硬料（HRC＞50）鉆、銑、磨精密加工及對表面質量要求較高的精密模具零件加工的精密型精雕五軸高速加工中心
標配扭矩達21.5Nm的精雕高速精密電主軸，滿足大范圍用刀需求。
技術參數
| X/Y/Z 行程： | 390/510/300 mm |
| A/C軸回轉角度 | —110°~90°/ 360° |
| 工作臺尺寸： | Ф300mm |
| MAX工作負重： | 100kg |
| 主軸類型 | 高速精密電主軸 JD105E-32-HE32/F |
高速精密電主軸 JD135S-24-BT30/FA |
| 主軸參數 | 32,000rpm/HSK-E32 | 24,000rpm/BT30 |
| 刀庫信息 | 傘式刀庫（24把刀） | 鏈式刀庫1（37把刀） |
| 主軸類型 | 高速精密電主軸 JD150S-20-HA50/C |
中空通水主軸 JD150SC-20-HA50/A |
| 主軸參數 | 20,000rpm/HSK-A50 | |
| 刀庫信息 | 鏈式刀庫2（37把刀） | |
設備亮點

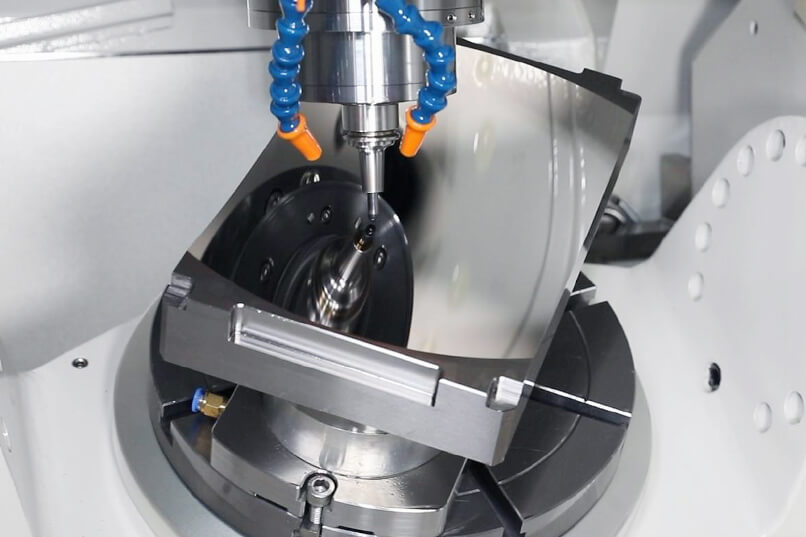

適用于多個加工領域
——精密加工、精密模具加工、精密磨削加工
穩定實現"0.1μm進給，1μm切削，nm級表面粗糙度"加工；
標配精雕高速精密電主軸，扭矩達21.5Nm，可滿足精密模具加工時大范圍的用刀需求。如，使用大直徑面銑刀進行模具大面精加工；
可配精雕精密加工專用電主軸，實現精密加工曲面鏡面效果；
可配精雕中空通水主軸，適用于深孔、深型腔加工。

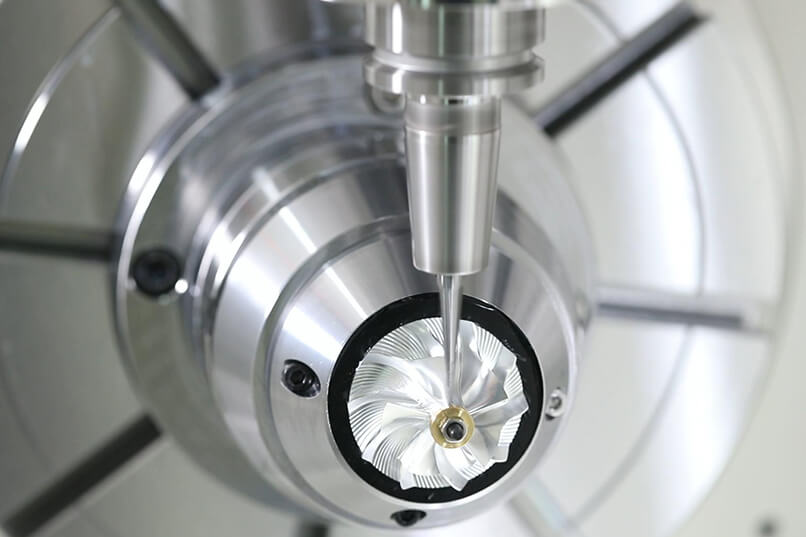

適用于多個加工領域
——金屬零件批量加工
標配精雕高速精密電主軸，可進行銑、磨、鉆、鏜、攻等復合加工；
使用精雕高速精密電主軸進行側銑、擺線加工，保證加工效率；
可加裝機內噴淋系統，配合機內螺桿式排屑器，快速排出機內切屑；
可配機外刮板式排屑器，將大量切屑收集至集屑小車，延長零件批量加工切屑清理周期。
穩定的加工品質
可配置精雕在機檢測系統，量化精密加工中機床、刀具和工件的狀態。
