數控電火花機床

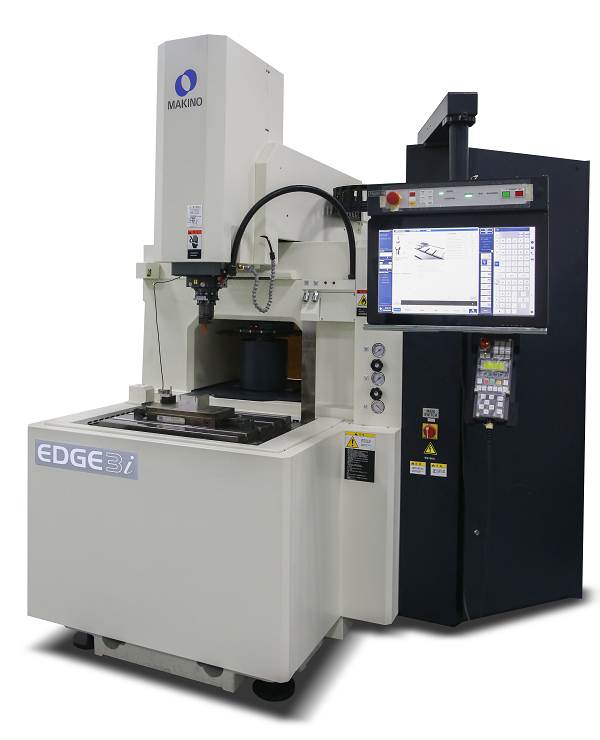

EDGE3i電火花機床

主要特點

EDGE3i機床為操作人員提供開放和不受限制的進入工作區的通道，帶有4面可編程升降工作槽，并通過固定工作臺設計實現可靠和可重復的精度。

通過將油槽集成到機床的底座鑄件中，免去外部的油箱，EDGE3i的占地面積大大減少，這種設計結合了標準油冷器，提高了熱穩定性。ATC系統的整體設計進一步減少了占地面積，該系統位于X/Y軸下方，達到更高的加工效率，實現無人值守操作。

于Windows的MGH-6控制系統為用戶提供簡潔的機床操作，并采用15英寸觸屏顯示。操作人員的需求是MPG（Makino Program Generator）控制功能的關注點，該功能通過自上而下的對話界面簡化機床的編程。為實現安全、可靠的運行，EDGE3i配有火焰?zhèn)鞲衅?、滅火系統和帶有LED顯示屏及急停按鈕的控制盒。

標準規格

EDGE3i并沒有與更先進的EDAF3共享所有相同的功能，但仍然搭載著一個高效的技術組合以支持各種各樣的應用。EDGEi系列機器使用了Makino新的IES（智能專家系統）和SuperSparkIV技術，包括先進的自適應功率控制和自適應跳躍控制。這些自適應控制技術通過穩定電火花放電過程提高了精度、減少循環時間，并借助先進的超表面和超邊緣技術提高了加工質量和始終如一的表面光潔度。EDGE3i機床提供的一系列功能為電火花加工帶來了巨大的生產力和非凡的價值。

臺面: 600 x 450 mm

X 軸: 450 mm Y 軸: 300 mm Z 軸: 320 mm

快移速度	5,000 mm/min
最大工件重量	800 kg
刀庫容量	8
工作液槽尺寸	800 x 550 x 350 mm
最大電極重量	50 kg
最大加工電源容量	60A
