數控電火花機床

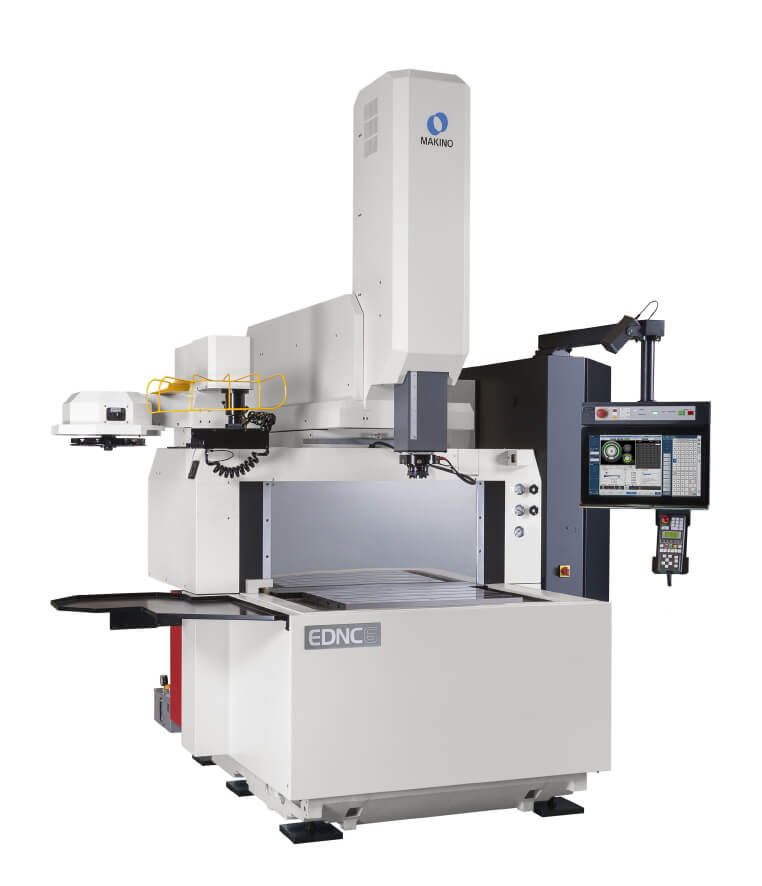

EDNC6電火花機床

EDNC6提供了與EDAF系列類似的高性能加工，但具有更大的X/Y/Z行程和更大的工作槽。

標準配置的EDNC6采用了一個三面開放式自動升降工作槽，該工作槽位于工作臺下方，可容納尺寸為39"x 29"(1000毫米x 750毫米)的工件。EDNC6也可在一個寬規格的工作槽下，利用一個可控制的升降前門，支持更大尺寸的零件，可達55"x 35"(1400毫米x 900毫米)。所有的EDNC6機器都可以很好地進入工作區域和固定工作臺，以便更快地進行工件設置和過程監控，并將油槽整合到基礎鑄件中，以提高熱穩定性并將占地面積要求降到更低。

標準規格

EDNC6的性能其強大的力量和靈活性，使用直觀的Hyper-i控制系統，可以有效利用牧野的先進的HyperCut和SuperSparkIV技術。Hyper-i使用了一個帶有圖形界面的高清晰度觸摸屏，通過智能地簡化操作，提高了機器的生產率，從而使所有技能級別的操作人員都能獲得更高效的加工結果。通過綜合機載數字手冊、智能E-Tech博士幫助功能和e-learning培訓系統，可快速接入，使操作方便，進一步提高了Hyper-i控制的能力和易操作性。Hyper-i控件包含許多有用的功能，可以幫助操作員進行編程和操作，并確保選擇更高效的生產過程。

EDNC6還有一些可選項，可以進一步提高生產力。一個可用的集成ATC(自動換刀器)系統位于工作槽外部，它允許充分利用整個機器行程和工作槽而不受任何工藝限制。HS-Rib z軸結構降低了小尺寸電極零件的粗加工速度，如工裝肋骨，提供了持續的高速跳躍運動加工，采用集成的冷卻滾珠絲杠，加速度為1.5G，可達20m/min。較小的機器在更大的平臺上，實現了 HS-Rib 的性能，可以將加工時間減少高達百分之60，并提供相同的高速和高精度加工能力。

臺面: 800 x 550 mm

X 軸: 650 mm Y 軸: 450 mm Z 軸: 350 mm (500 mm)

快移速度	5,000mm/min
最大工件重量	1,500 kg
刀庫容量	16, 32
工作液槽尺寸	1,100 x 750 x 450 mm
最大電極重量	100 kg
最大加工電源容量	60A ~ 240A
