數控電火花機床

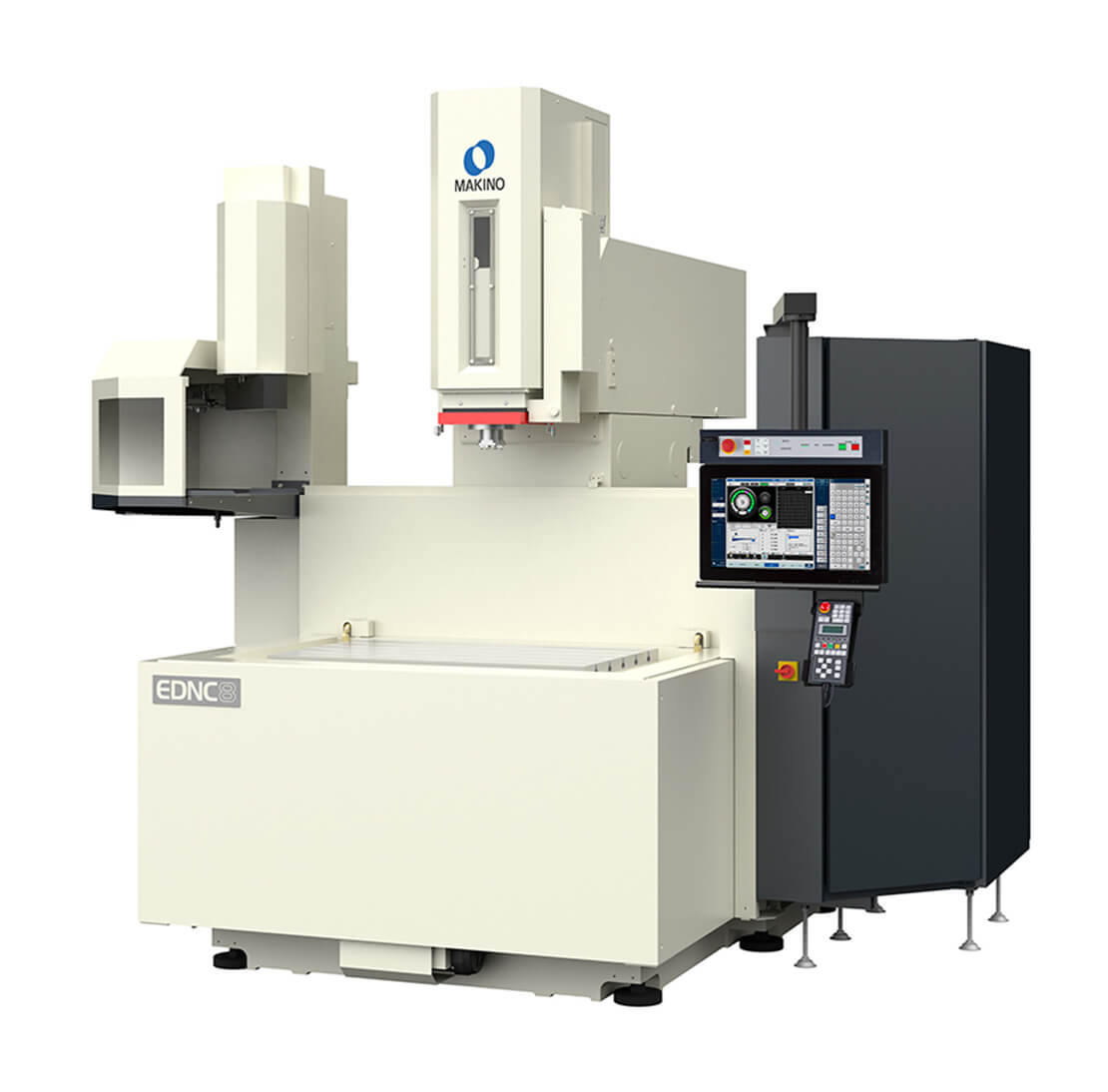

EDNC8電火花機床

EDNC8具有高性能的特點，以達到優異的生產效率。

EDNC8是EDNC系列的第二款機器。相對于EDNC6，EDNC8具有更大的X/Y/Z沖程和額外的處理能力。EDNC8具有高性能的特點，以達到優異的生產效率。用戶友好的hyperi控制系統智能簡化操作，無論操作人員的技能水平如何，都能獲得高效的結果。通過集成的EDM輔助(車載數字手冊和培訓系統)和先進的E-Tech Doctor幫助功能，hyperi系統能全方位支持操作員的需求。hyperi控件的直觀和圖形化特性使操作人員能夠利用先進的Makino HyperCut和SuperSparrk™IV技術獲得高效的生產結果。

標準規格

EDNC8可以配置其他影響性能的選項。HS-Rib z軸選項提供高達20m/min的高速跳躍運動，加速度1.5G，可將加工時間減少高達60%。通過對滾珠絲杠的整體液芯冷卻，HS-Rib實現了對滾珠絲杠的精密深度控制。這種顯著的性能水平與速度、精度能力相匹配，而這種速度和精度能力是在更大的機器平臺上由更小的機器實現的。一個可選的ATC(自動換刀器)系統也可以擴展無人值勤的機器操作，同時允許充分利用整個機器的沖程和工作槽區域。

EDNC8提供兩種配置，具有不同的工作油箱尺寸。標準EDNC8支持工件尺寸高達55.1"x 35.4"(1400毫米x 900毫米)，并采用三面可編程升降工作槽。寬水箱版本可容納更大的部件，可達70.8"x 47.2"(1800毫米x 1200毫米)，并使用可編程升降前門。兩個EDNC8款型都采用了固定工作臺和節省空間的設計，通過將介質儲存器集成到機器的基座鑄件中來提高熱穩定性。此外，操作人員還可以很好地進入工作區域，方便地進行部件設置和操作查看。EDNC8機器內嵌的特性和技術使其成為一個可靠且功能強大的工具，可以有效地處理任何應用程序。

臺面: 1,100 x 700 mm
X 軸: 800 mm Y 軸: 500 mm Z 軸: 400 mm (500 mm)

快移速度	5 m/min
最大工件重量	3,000 kg
刀庫容量	16, 32
工作液槽尺寸	1,400 x 900 x 500 mm
最大電極重量	100 kg
最大加工電源容量	60A ~ 240A
