數控電火花機床

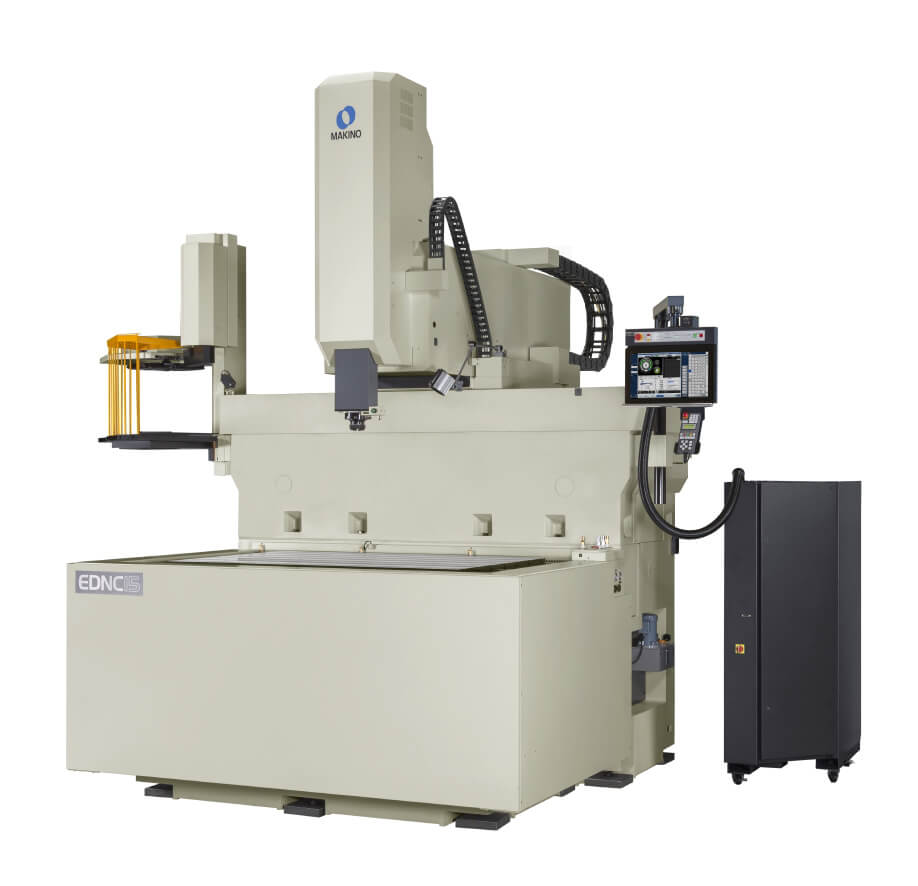

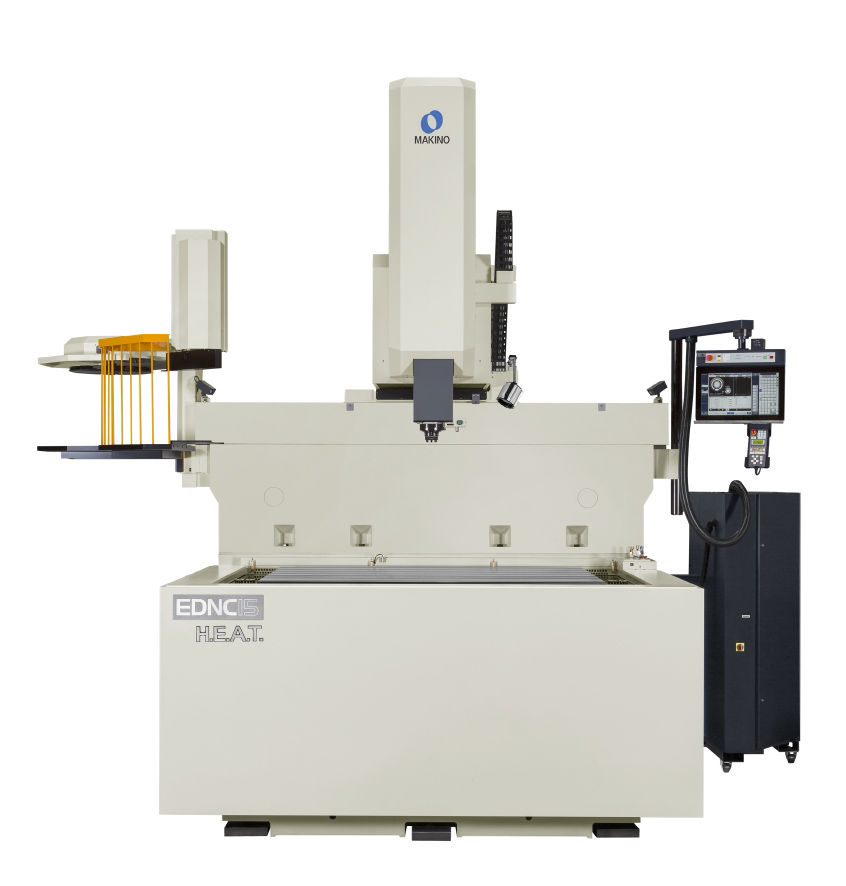

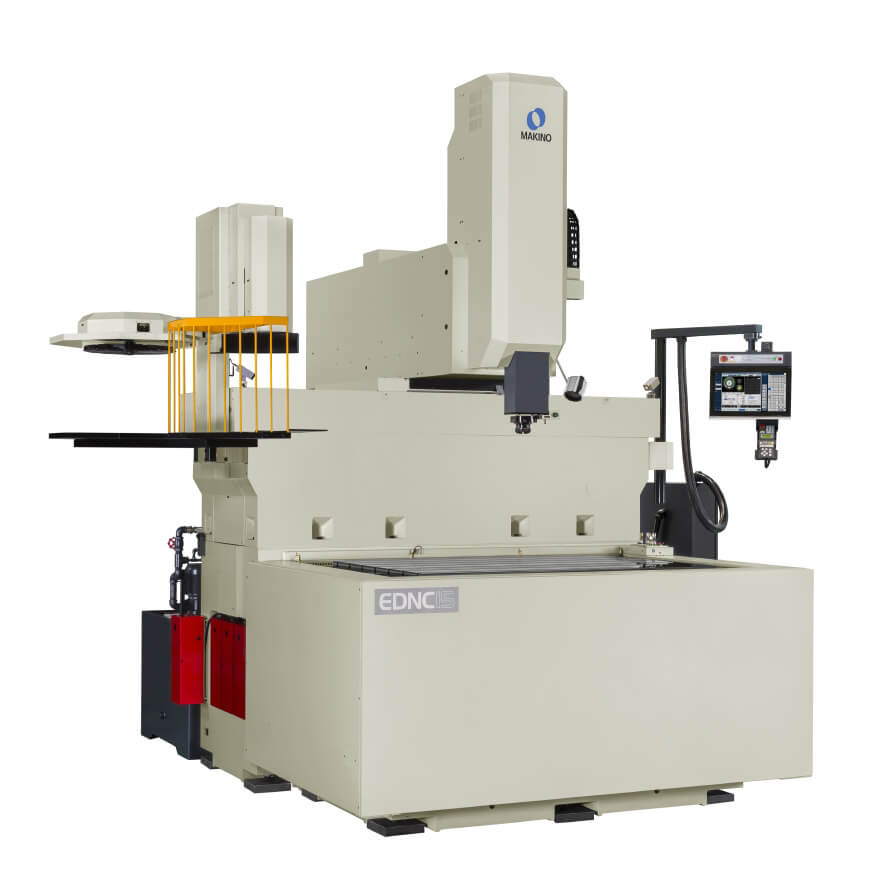

EDNC15電火花機床

EDNC15提供ATC(自動換刀庫)選項，以幫助實現更長時間的無人值守加工。

EDNC15是EDNC系列的第4代機器，可容納大型重型工件的加工。堅固耐用的機床設計提供了的精度，其設計包括固定的工作臺結構和更好的熱穩定性，這一切的實現，都是通過將油槽集成到基礎鑄件上，在減少機床占地面積的同時，支持的零件重量高達22000磅(10000公斤)。該機器提供的X/Y/Z行程為59.0 " x27.6 " x19.7 " (1,000 X 600 X 500毫米)。該機器采用了4面開放式升降工作槽，操作人員可以非常方便地進入工作區域，該工作槽系統大大簡化了機器人自動化的需求。

EDNC15的特點是Makino革命性的Hyper-i控制系統，它代表了用戶友好性和操作高效率。 Hyper-i 控制使所有技能水平的操作人員都能夠使用先進的SuperSparkIV和HyperCut技術，在快速的循環時間內實現生產結果。Hyper-i 控制系統具有直觀的界面，圖形化的高清晰度24寸觸摸屏，并通過嵌入式的、機床支持的EDM助理數字手冊和實用的E-Tech 博士幫助功能，實現更別的功能。

標準規格

EDNC15提供ATC(自動換刀器)選項，以幫助實現更長時間的無人值守加工。ATC系統位于工作槽的外部，因此不會造成撞擊或加工限制。可選的HS-Rib高速z軸可以減少在粗加工方面高達60%的加工時間，如骨位加工，同時保持精確的深度控制。HS-Rib選項包括一個專用的閉環冷水機組和一個核心冷卻的滾珠絲杠z軸結構，允許在31.5英寸(800毫米)的行程下，以高達20米/分鐘的速度進行高速跳躍運動，以完成任何工件的特征要求。EDNC15的用戶友好特性和先進技術使加工性能類似于較小的機器，同時提供更高水平的生產力。

臺面: 2,000 x 1,000 mm

X 軸: 1,500 mm Y 軸: 700 mm Z 軸: 500 mm (800 mm)

快移速度	5,000 mm/min
最大工件重量	10,000 kg
刀庫容量	8, 16, 32
工作液槽尺寸	2,500 x 1,400 x 800 mm
最大電極重量	100 kg
最大加工電源容量	60A ~ 240A
