數控電火花機床

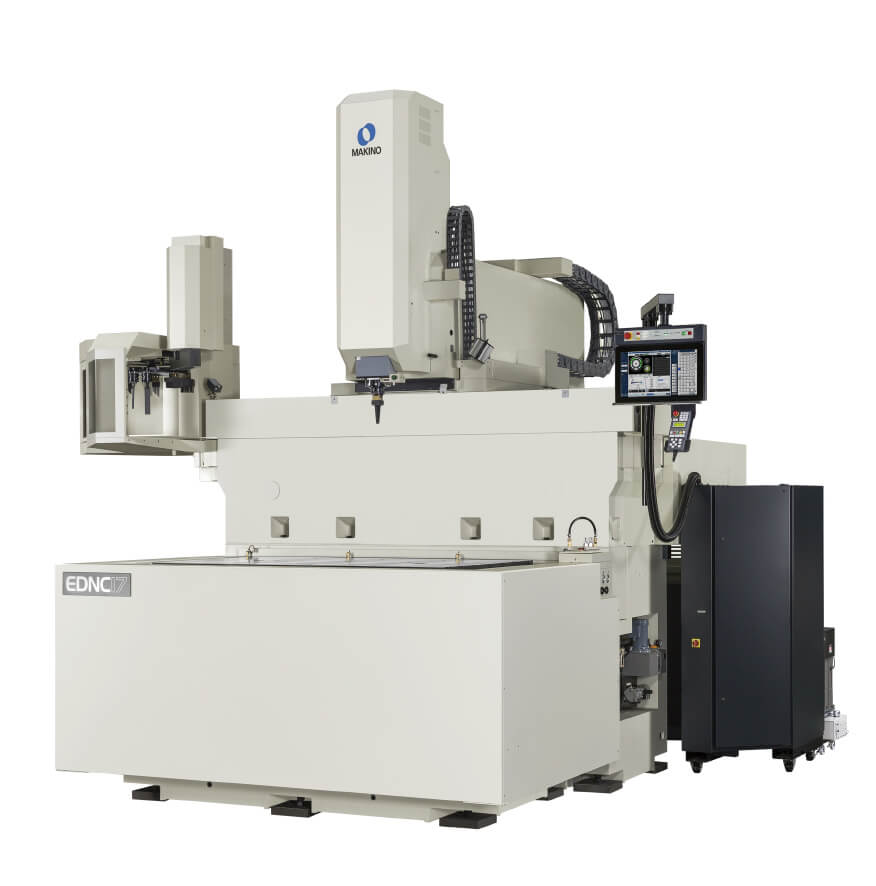

EDNC17電火花機床

主要特點

EDNC17機器提供了一系列用戶友好的功能和先進的技術，它的加工性能和能力跟許多體積小得多的機器并駕齊驅，同時提供高水平的生產力。

EDNC17保留了與較小的EDNC15相同的實用性和功能，但提供更大的X/Y行程和工作槽區域。擁有4面可編程升降工作槽，提供了良好的工作區域，這種設計簡化了大型工件的裝卸，同時也更大限度地降低了機器人的自動化要求。EDNC17通過將雙電蓄能器集成到機器的基座鑄件中，將占地面積要求降到更低，這提高了機器的熱穩定性，從而提高了精度。該機器采用固定工作臺設計，結構堅固，提供可靠的精度，可容納重達22000磅的部件。(10,000公斤)或大至98.4 " x63.0 "(2,500 x1,600)的零件。

該機利用牧野的HS-Rib高速z軸，實現跳速高達20m/min，加速度1.0G，是模具精密電極的理想配置，可將加工時間減少高達60%。z軸結構還包括一個核心冷卻滾珠絲杠和一個專用的閉環冷水機組，以確保優異的深度控制精度，保證在整個31.5英寸(800毫米)的行程中正確的電極混合。EDNC17提供了不同尺寸的ATC(自動換刀)選項，這些選項位于工作槽的外部，因此不會施加沖擊或加工限制，以幫助實現更好的無人加工操作。

標準規格

EDNC17配置了先進的SuperSpark IV和HyperCut發生器技術，并配備了牧野的hyperi控制系統，使所有技能水平的操作人員都能以更高的生產力實現高效的結果。hyperi控件代表了用戶友好性和操作人員交互方面的一個范例轉變，并具有一個圖形直觀界面，該界面使用一個大的24寸高清類觸摸屏。Hyper i控制包括了一個熟悉的智能手機或平板電腦的功能，短時間學習即可掌握,再者，嵌入機器支持的相關功能后，其系統可以引出更高層次的能力，例如EDM 助手數據手冊及視頻教程，又例如實用的E-Tech Doctor先進幫助功能，該功能可以提供圖形化工具，也可對加工條件進行專家級更改。

臺面: 2,000 x 1,350 mm

X 軸: 1,700 mm Y 軸: 1,150 mm Z 軸: 800 mm

快移速度	5,000 mm/min
最大工件重量	10,000 kg
刀庫容量	8, 16, 32
工作液槽尺寸	2,500 x 1,600 x 800 mm
最大電極重量	100 kg
最大加工電源容量	60A ~ 240A
