數控電火花機床

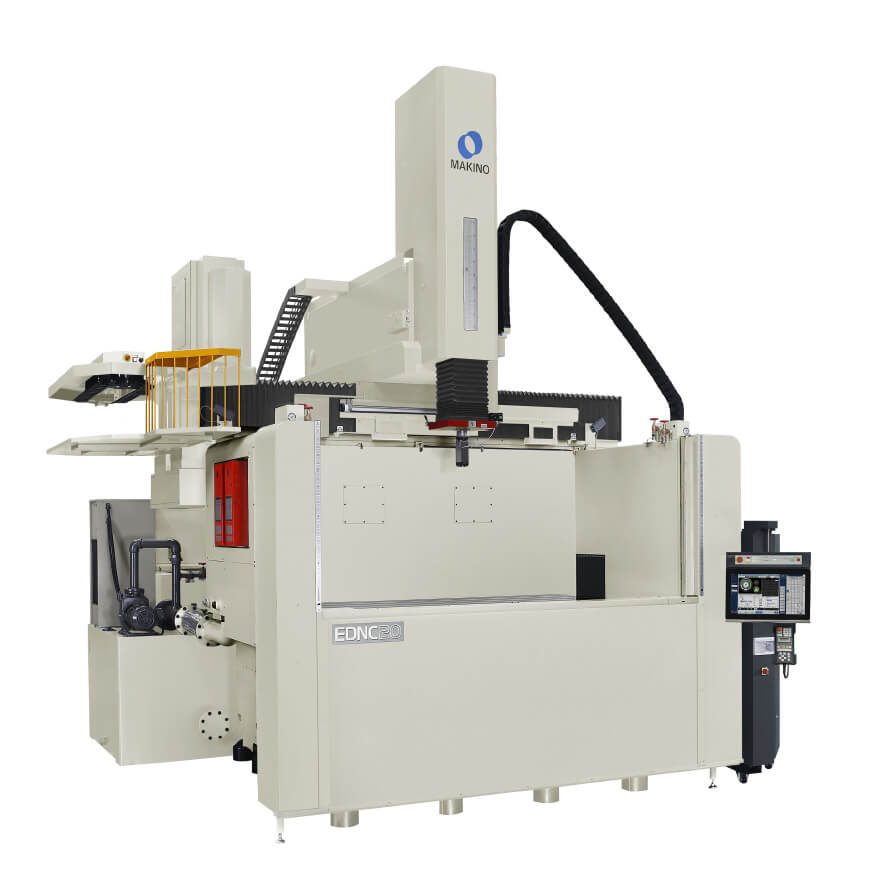

EDNC20電火花機床

EDNC20 Ram EDM是提供高水平加工性能的大型機床。

當配備HS-Rib高速Z軸時，EDNC20可以在其31.5英寸（800mm）行程上實現高達20m/min的跳動加工。與傳統工藝相比，這種跳動能力可使加工時間縮短60%，性能相當于數臺小型機器。

標準規格

HS-Rib采用軸芯冷卻滾珠絲杠結構，保證了連續工作時的高精度深度控制。選配的ATC（自動換刀器）位于工作槽外以盡量減少加工限制，可促進高效的無人值守操作。

EDNC20 EDM提供 2000mm x 700mm x 600mm 的行程，可加工2800mm x 1600mm的工件。此外，還有擴展行程和加寬工作槽版本，提供更大的容量。200mm的X軸附加行程和300mm的Y軸附加行程可容納2800mm x 1800mm的工件。EDNC20采用固定工作臺設計，帶有可編程升降前門系統，為重達10000kg的工件安裝和支撐部件提供開放的通道。機床的結構采用節省空間的設計，將油槽集成到底座鑄件中，同時提高了整體熱穩定性。

配備了Hyper-i控制器的EDNC20包含許多實用的功能，可幫助操作員進行編程和機床操作。直觀的圖形界面和高清24寸觸摸屏，是用戶友好型操作的標志。操作員將發現許多有用且省時的功能，如數字手冊和E-Tech專家功能，為不同技能水平的操作員提供支持。憑借其易用性和靈活性，Hyper-i控制系統將牧野先進的HyperCut和SuperSpark?IV技術的力量傳遞給用戶，以獲得高效、豐富的成果。

臺面: 2,500 x 1,200 mm

X 軸: 2,000 mm (2,200 mm) Y 軸: 700 mm (1,000 mm) Z 軸: 600 mm (800 mm)

快移速度	2 m/min
最大工件重量	10,000 kg
刀庫容量	8, 16, 32
工作液槽尺寸	2,800 x 1,600 x 1,050 mm
最大電極重量	100 kg
最大加工電源容量	60A ~ 240A
