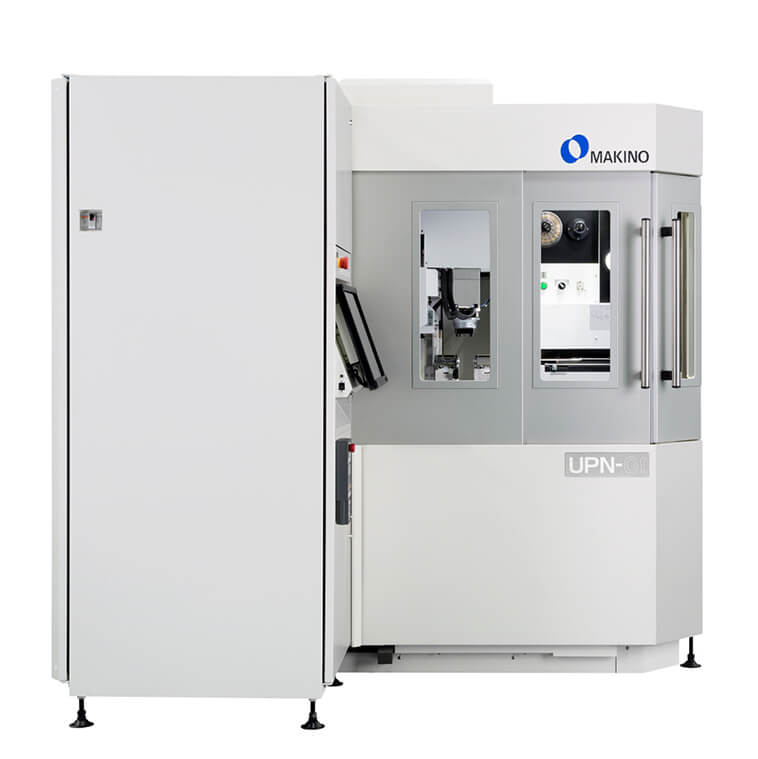

UPN-01線切割機床

細線作業的超精密加工

UPN-01代表了超精密加工技術和細小切割線作業表面精加工能力的飛躍。該機器具有獨特的水平切割線驅動系統，可提高穿線性能，能夠可靠地在直徑小至30微米（0.001"）的起始孔穿線，并且可以在直徑從0.100mm(0.004")到15μm(0.0006")的線徑范圍內工作。

氣膜靜壓導軌和直線電機運動技術使得UPN-01能夠達到亞微米級的精度。將這兩個先進的運動控制系統相結合，以盡量減少機械摩擦和機械慣性，確保一致的超精密增量運動。UPN-01采用0.01μm或10nm刻度(0.0000004") 反饋系統，該系統提供0.1μm(0.0000004")的可編程增量，能夠實現0.2μm(0.000008")的機械運動圓度。

標準規格

UPN-01采用油性加工液系統，它可以更好地控制加工放電間隙，從而提高零件精度、表面光潔度和冶金質量。該機器可實現低至0.02μmRa的表面光潔度。整個工作區域為封閉式，并進行溫度控制，以盡量減少機器和工件因長時間工作的產生的熱變化。超高精度的集成式旋轉C軸，分度精度達到±2弧秒（±0.00056度），也方便了工件的自動更換，延長了無人值守操作時間。機器還可以配備自動工件交換裝置，進一步擴展無人值守的加工能力。

UPN-01采用了牧野通用Hyper-i控制系統，為線切割機和電火花加工機提供同樣流暢高效的用戶界面。Hyper-i控制系統具有類似于平板電腦和智能手機的用戶友好界面，使得操作非常直觀和簡潔。24寸高清觸摸屏提供操作命令的界面，Hyper-i控制還有許多實用的智能工具為操作員所用。內置電子手冊、教學培訓視頻和先進的過程控制功能為操作員提供保持高生產率所需的所有資源。UPN-01是微細加工和超精密應用的理想選擇，例如生產用于光纖、電子連接器、醫療、微型齒輪和注塑行業的組件。

臺面: N/A Work Fixture

X 軸: 160 mm Y 軸: 160 mm Z 軸: 50 mm
