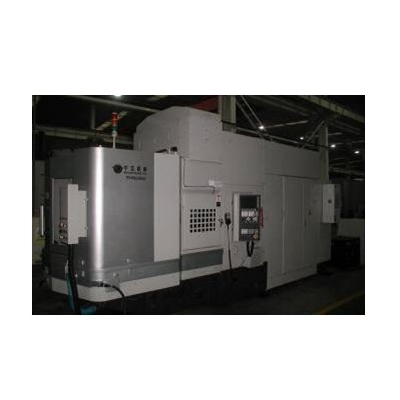

高速臥式加工中心
THMS6340
適用范圍
廣泛應用于汽車、摩托車、泵體閥門、機床等行業。
機床主要特點：
立柱為X向橫向坐標移動，主軸箱為Y向上下移動，工作臺為Z向縱坐標移動。此結構設計符合高精度坐標鏜床設計原理。工作臺移向靜止的主軸，保證主軸的剛性和零件加工的直線度。
機床床身、立柱、主軸箱、滑枕、滑座采用密烘鑄鐵。立柱采用整體框式結構，所有結構部件均采用有限元素分析（FEA）進行優化，從而保證機床的剛性設計。
頂置式自動換刀系統，無機械手式換刀。刀對刀換刀時間2秒。
中空絲杠冷卻結構，有效保證運轉精度和加工能力。
配置主軸噴嘴、頂罩噴淋、防護罩沖洗、油盤沖洗，噴淋充分，排屑流暢。
主要技術參數：
| 項 目 | THMS6340 | THS6340 |
| 托板 | ||
| 托盤工作臺尺寸（長×寬） | 400×400 | 400×400 |
| 端齒盤分度回轉工作臺分度數 | 1°×360 | 1°×360 |
| 最大工件回轉直徑 | Ф720 | Ф720 |
| 托板交換數目 | 2 | 2 |
| 主要行程規格 | ||
| X軸移動行程（立柱） | 500 | 500 |
| Y軸移動行程（主軸箱） | 560 | 560 |
| Z軸移動行程（工作臺） | 500 | 500 |
| 主軸 | ||
| 主軸轉速 | 50~20000 | 50~20000 |
| 速度選擇 | 全范圍可編程 | 全范圍可編程 |
| 刀具庫 | ||
| 刀位數 | 15（可選12、24、30） | 15（可選12、24、30） |
| 選刀方式 | 固定刀位 | 固定刀位 |
| 控制軸的驅動 | ||
| 進給速度范圍 | 0~50 | 0~50 |
| 快進移動速度 | 60 | 61 |
| 機床定位精度(GB/T20957.1-2007) | ||
| 定位精度（X.Y.Z） | 0.008 | 0.015 |
| 重復定位精度（X.Y.Z） | 0.004 | 0.008 |
| B軸分度定位精度 | 6 | 8 |
| B軸分度重復定位精度 | 3 | 4 |
