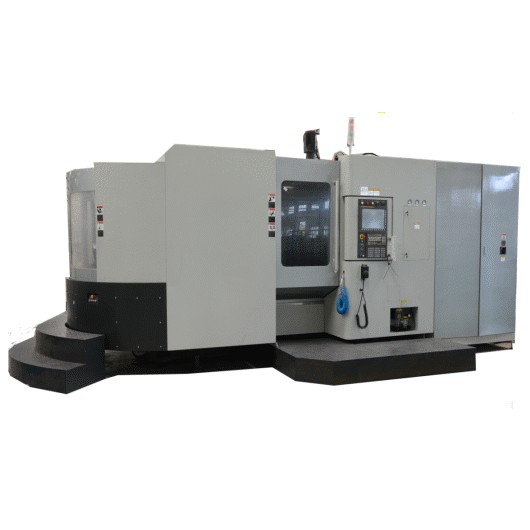

精密臥式加工中心
TH(M)6380
適用范圍
廣泛應用于汽車、工程機械、鐵路、泵體閥門、機床、紡織機械等行業。
機床主要特點：
機床床身、立柱、滑座均采用高質量的鑄鐵，立柱采用整體框式結構,具有較好的熱對稱性和結構穩定性。
機床X、Y防護采用整體式插頁防護罩，為機床快速移動提供了保證。機床整機防護采用雙層防噴濺全封閉式結構，使機床更顯美觀，使環境更清潔，操作更安全。
采用高精度直線滾柱導軌，使機床可以實現快速移動和準確定位，并在低速運行下無爬行。
直線滾柱導軌的安裝面采用了精密加工技術，保證機床具有較高和穩定持久的幾何精度。
主要技術參數：
| 項 目 | THM6380 | TH6380 |
| 托板 | ||
| 托盤工作臺尺寸（長×寬） | 800×800 | 800×800 |
| 端齒盤分度回轉工作臺分度數 | 1°×360 | 1°×360 |
| 最大工件回轉直徑 | Ф1250 | Ф1250 |
| 托板交換數目 | 2 | 2 |
| 主要行程規格 | ||
| X軸移動行程（立柱） | 1300 | 1300 |
| Y軸移動行程（主軸箱） | 1000 | 1000 |
| Z軸移動行程（工作臺） | 1100 | 1100 |
| 主軸 | ||
| 主軸轉速 | 20～5000（選配8000） | 20～5000（選配8000） |
| 速度選擇 | 全范圍可編程 | 全范圍可編程 |
| 刀具庫 | ||
| 刀位數 | 40（可選60、80、120、160） | 40（可選60、80、120、160） |
| 選刀方式 | 隨機、雙向 | 隨機、雙向 |
| 控制軸的驅動 | ||
| 進給速度范圍 | 0～20 | 0～20 |
| 快進移動速度 | 40 | 40 |
| 機床定位精度(GB/T20957.1-2007) | ||
| 定位精度（X.Y.Z） | 0.008 | 0.015 |
| 重復定位精度（X.Y.Z） | 0.004 | 0.008 |
| B軸分度定位精度 | 8 | 10 |
| B軸分度重復定位精度 | 4 | 7 |
