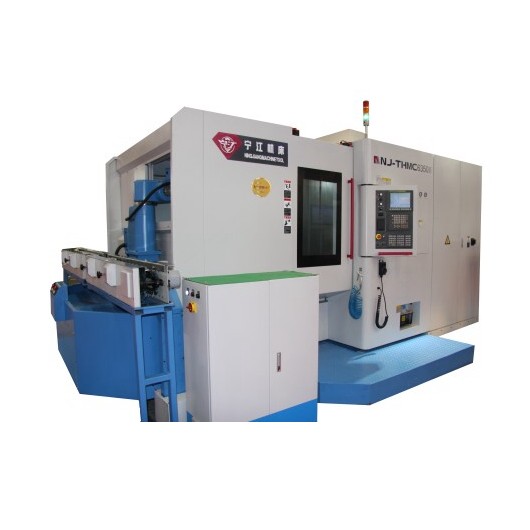

五軸臥式加工中心
THM6350IV
適用范圍
應用于汽車、工程機械、模具、泵體閥門、輕紡機械、工業縫紉機、五金工具等各種類型的機械加工中的復雜零件加工，能滿足中、小型箱體零件和空間曲面多品種加工的需要。
機床主要特點：
機床主軸前支承采用多聯組合軸承，后支承采用雙列圓柱滾子軸承，精度為P2H級，主軸軸承采用長效油脂潤滑,主軸配置外循環強制冷卻,可選配中心冷卻主軸,也可根據用戶需要選配內置電主軸直接驅動。
主軸箱上下運動（Y軸）設有液壓平衡系統。自動刀具交換裝置采用凸輪式機械手，機械手為單臂雙爪隨機交換方式，可滿足25公斤刀具的交換，刀到刀時間僅為3.5秒。
滾珠絲桿、直線導軌采用高精度滾珠絲桿與導軌，滿足用戶對機床高精度和高壽命使用的要求。
機床采用全封閉的防護罩，使機床更加安全、清潔和美觀，防護門結構設計便于操作者更容易靠近工作區，更體現了機床的宜人性。
主要技術參數：
| 項 目 | THM6350IV | 單位 |
| 托板 | ||
| 托盤工作臺尺寸（長×寬） | 500×500 | mm |
| 最大工件回轉直徑 | 700 | mm |
| 工件最大高度 | 850 | mm |
| 主要行程規格 | ||
| X軸移動行程（立柱） | 800 | mm |
| Y軸移動行程（主軸箱） | 700 | mm |
| Z軸移動行程（工作臺） | 900 | mm |
| 主軸 | ||
| 主軸轉速 | 20～6000 | r/min |
| 速度選擇 | 全范圍可編程 | - |
| 刀具庫 | ||
| 刀位數 | 40（可選32、60） | 把 |
| 選刀方式 | 隨機、雙向 | - |
| 控制軸的驅動 | ||
| 進給速度范圍 | 0～20 | m/min |
| 快進移動速度 | 45 | m/min |
| 機床定位精度(GB/T20957.1-2007) | ||
| 定位精度（X.Y.Z） | 0.008 | mm |
| 重復定位精度（X.Y.Z） | 0.004 | mm |
| B軸分度定位精度 | 8 | " |
| B軸分度重復定位精度 | 4 | " |
