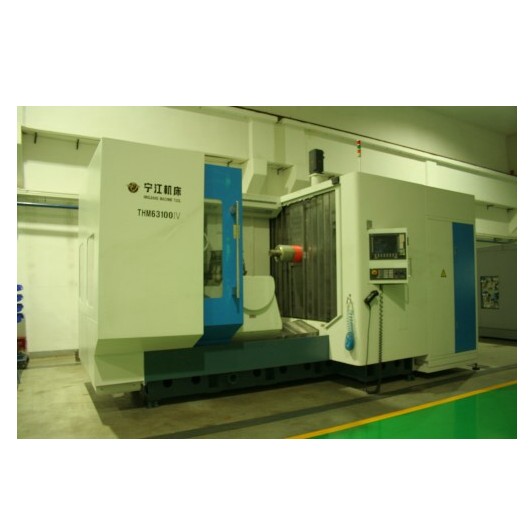

五軸臥式加工中心
THM63100IV
適用范圍
應用于汽車、工程機械、模具、泵體閥門、輕紡機械、工業縫紉機、五金工具等各種類型的機械加工中的復雜零件加工，適用于中、小型箱體零件和空間曲面加工。
機床主要用途：
THM63100IV精密臥式五軸加工中心標準配置為五軸五聯動機床。
本機床為高效率、高柔性的臥式五軸加工中心，具有直線、圓弧和螺旋插補等功能。
本機床標準配置帶可傾回轉工作臺?？蛇x配工件檢測系統、刀具檢測系統以及相應的數控系統，可對工件位置尺寸等進行自動測量，并能檢測刀具的磨損或破損情況，實現刀具壽命管理。
根據用戶需要，還可訂貨供應：刀柄、刀具、刀柄虎鉗、方箱式固定器、角式固定器，機外對刀儀，視窗等附件和有關電氣附件。
本機床在工件一次裝夾后，可完成鉆、鏜、鉸、攻絲、銑和輪廓的粗、精加工。
主要技術參數：
| 項 目 | THM63100IV | 單位 |
| 托盤工作臺尺寸（長×寬） | 1000×1000 | mm |
| 最大工件直徑 | 1100 | mm |
| 最大工件高度 | 1300 | mm |
| 立柱X坐標（縱向）行程 | 1300 | mm |
| 主軸箱Y坐標（垂直方向）行程 | 1000 | mm |
| 托板工作臺Z坐標（橫向）行程 | 1100 | mm |
| 主軸轉速 | 20-5000 | r/min |
| 主軸轉速（選購） | 20-6000 | r/min |
| 主軸轉速（選購） | 20-8000 | r/min |
| 主軸轉速（選購） | 20-12000 | r/min |
| 刀庫容量 | 40 | 把 |
| X、Y、Z軸直線檢測 | 直線光柵尺 | - |
| X、Y、Z坐標雙向定位精度 | 0.008 | mm |
| X、Y、Z坐標單向重復定位精度 | 0.004 | mm |
| B軸連續分度工作臺定位精度 | 8 | ″ |
| B軸連續分度工作臺重復定位精度 | 5 | ″ |
