適用范圍
應用于葉片、葉輪、模具工業等各種類型的機械加工行業中的復雜曲面零件加工，適用于中、小型箱體零件和空間曲面加工。
設計特點：

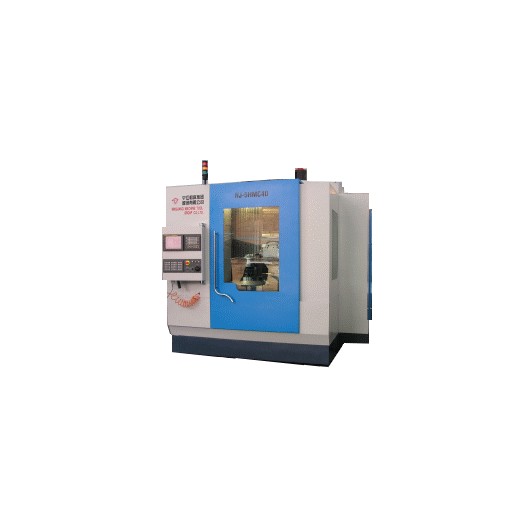

NJ-5HMC40 五軸加工中心采用?；Y(jié)構設計，可適應各種加工工件形狀、范圍的變化以實現不同用戶的需求。
機床具備高剛性和高精度，可實現從簡單零件到復雜型面要求的粗、精加工。模塊化結構設計的多種形式工作臺可實現和完成各種特殊的加工需求，并具有機床占地面積小的優點，使得用戶的投資更經濟。
主要結構：
機床床身、立柱、拖板、主軸箱、工作臺等均采用密烘鑄鐵并進行合理的加強筋結構，提高了機床的靜態和動態剛性。機床傾斜床身、固定框式立柱結構，實現機床的高穩定性和高剛性；而剛性較高、質量較輕的框式結構拖板和主軸箱，確保了機床 60m/min的快移速度和1g的加速度。機床的回轉工作臺（C 軸）安裝在床身的傾斜面上，各運動軸均安裝在立柱上。而全封閉的防護罩將加工區和坐標的運動區完全分開，有利于冷卻液和切屑的排除，減少因切屑液溫度變化引起床身的熱變形；同時各運動軸的導軌、驅動裝置及電機、檢測系統、行程開關、電纜等均設置在加工區之外，這樣既提高了機床的可靠性，又便于機床的維修。
主要技術參數：
| 項 目 | 規 格 | 單位 |
| 工作臺面尺寸（直徑） | Φ400 | mm |
| 工作臺最大承重 | 500 | kg |
| 回轉工作臺（C軸）分度數 | 0.001°×360000 | ° |
| 最大工件直徑 | 500 | mm |
| 最大工件高度 | 500 | mm |
| 回轉工作臺轉速 | 0～25 | r/min |
| 擺動頭（B軸）轉速 | 0～20 | r/min |
| 擺動頭分度數 | 0.001°×110000 | ° |
| X坐標行程 | 700 | mm |
| Y坐標行程 | 500 | mm |
| Z坐標行程 | 400 | mm |
| B軸回轉范圍 | 0～-110 | ° |
| C軸回轉范圍 | 0～360 | ° |
| 主軸錐度 | 標準NO 40 選購 HSK-E40 | ° |
| 主軸轉速 | 標準 0～20000 選購 0～40000 | r/min |
| 進給速度(X、Y、Z) | 20000 | mm/min |
| 快移速度(X、Y、Z) | 60000 | mm/min |
| 定位精度（X、Y、Z） | 0.004 （采用標準ISO230-2：1997） | mm |
| 重復定位精度（X、Y、Z） | 0.002 （采用標準ISO230-2：1997） | mm |
| B軸回轉分度定位精度 | 10 （采用標準ISO230-2：1997） | " |
| B軸回轉分度定位精度 | 6 （采用標準ISO230-2：1997） | " |
| C軸回轉分度定位精度 | 5 （采用標準ISO230-2：1997） | " |
| C軸回轉分度定位精度 | 3 （采用標準ISO230-2：1997） | " |
| 標準控制系統 | FANUC 18i （五軸五聯動） | - |
