W系列

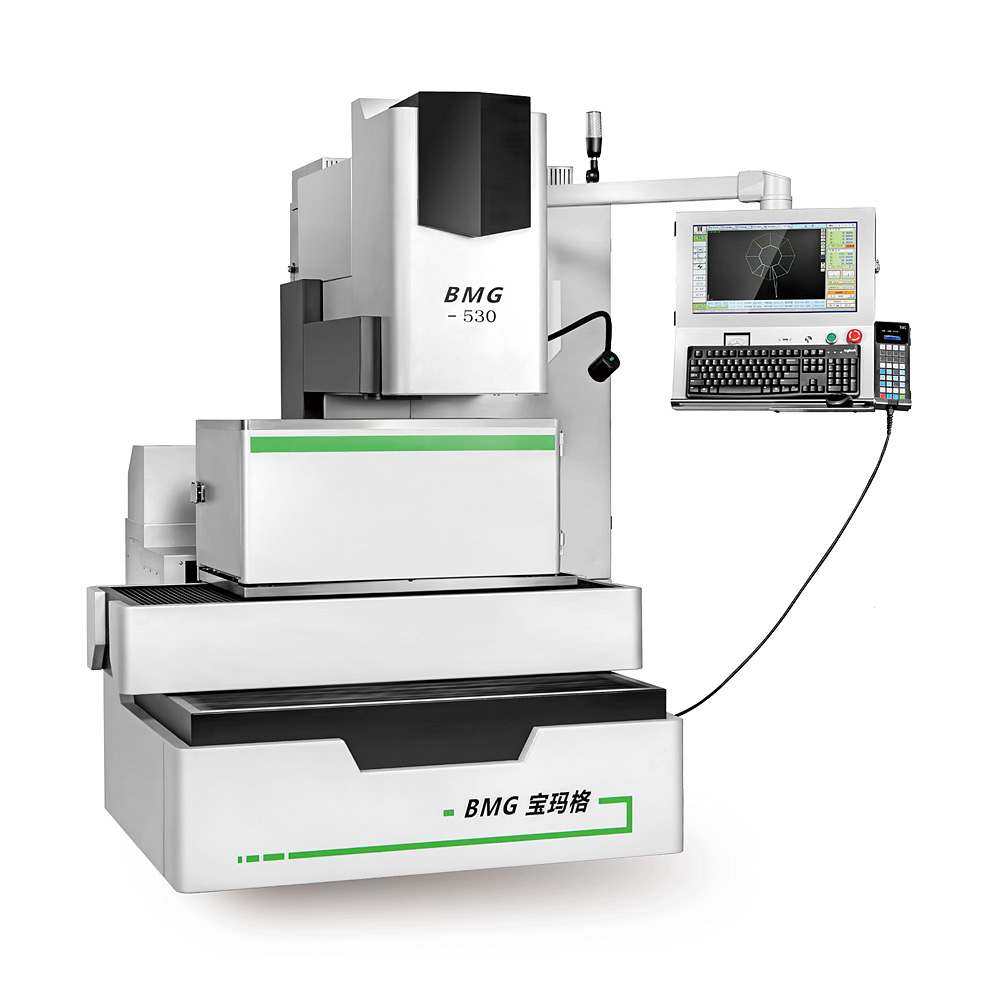

中走絲線切割機床BMG530W
高性能標準機型>>>
01. 圖形旋轉 02. 人機對話，普師秒變大師
03. UVZ按照XY軸標準制造，機電一體，美觀且占用面積小 04. 五軸數控、XY軸交流伺服電機
主要技術參數：
| 項 目 | 530W |
| 最大工件尺寸（臺面尺寸）(mm) | 775×525（690×490） |
| 工作臺行程（寬*長）(mm) | 500×350 |
| 最大切割厚度(mm) | 300 |
| 最大承載(kg) | 500 |
| Z軸行程 (mm) | 300 |
| 輔助軸移動距離（U*V軸）（mm） | 70×70 |
| 標準切割斜度(degree/mm) | ±10°/100 |
| 切割鉬絲直徑(mm) | 0.1-0.2 |
| 多刀切割精度 (mm)(15×15六角對邊形,Cr12，S=40) | ≤±0.003 |
| 重復定位精度(mm) | ≤±0.002 |
| 最佳表面粗糙度(μm) | Ra≤0.8（選配0.4） |
| 切割效率(mm2/min) | 100～220 |
| 機床外型尺寸（長*寬*高）（mm） | 1781×1593×2028 |
| 機床整機重量(kg) | ≈1900 |
| 電氣消耗功率(KVA) | 3 |
| 工作液容量(L) | 120 |
本機主要特點>>>
01 簡 便 一目了然，學徒工也能當作大師級技工使用，具備核心技術五軸數控系統，完全自主開發(fā)；
02 高 效 納秒防電解大峰值脈沖電源，實際加工可以達到200mm2/min；
03 智 能 經歷過上萬次實際加工，已開發(fā)出“智能數據庫”，只需輸入加工要求即可；
04 選 配 采用平板大推力直線電機，高精度進口光學尺，精度加指標可以長期保持，從而不需要高價更換機床絲杠、軸承等
W系列選型參數
| 名稱/型號 | BMG1612W | BMG2012W | BMG2516W |
| 工作臺臺面尺寸（mm） | 2200×1200 | 2400×1200 | 3100×1500 |
| 工作臺行程（寬*長）(mm) | 1600×1200 | 2000×1200 | 2500×1600 |
| 最大切割厚度（mm） | 500/800/1000 | 500/800/1000 | 500/800/1000 |
| 最大承載（kg） | 8000 | 9000 | 10000 |
| Z軸二次行程（mm） | 300 | 300 | 300 |
| 輔助軸移動距離（U*V軸）(mm) | 35×35 | 35×35 | 35×35 |
| 標準切割錐度（°/mm） | ±3°/100 | ±3°/100 | ±3°/100 |
|
切割鉬絲直徑（mm） |
0.1-0.2 | 0.1-0.2 | 0.1-0.2 |
| 多刀切割精度 (mm)(15×15六角對邊形,Cr12，S=40) | ≤±0.005 | ≤±0.005 | ≤±0.005 |
| 重復定位精度（mm） | ≤±0.003 | ≤±0.003 | ≤±0.003 |
| 最佳表面粗糙度（μm） | Ra≤0.8（選配0.4） | Ra≤0.8（選配0.4） | Ra≤0.8（選配0.4） |
| 切割效率（mm²/min） | 100～220 | 100～220 | 100～220 |
| 機床外型尺寸（長*寬*高）(mm) | 3300×3200×2200 | 3800×3200×2200 | 4600×4200×2200 |
| 電氣消耗功率（KVA） | 3 | 5 | 5 |
| 工作液容量（L） | 120 | 120 | 120 |
